脉冲电阻的定额

Views: 2

事实上,电阻器的工作負荷能力决定于下列两个因素:一个是功率,如功率过大,則溫升能使电阻值大大的改变而最后导致捐坏–这就是所謂热極限;另一个是电压,如电压过高,則会發生局部击穿而使电阻器失效–即所谓“电压極限”。如所周知的低阻值电阻器受过大电流达热極限时能發生燒毁,高阻值电阻器受过高电压达电压極限时則会生火花。

实际上这两种现象往往不能严格的区别,温度升高常使电压概限降低,而所加电压接近梅限值时又常引起局部过热。然而这两个过程的机理不同。电阻器的温升,直到由幅射、傅导和对流等方式散發出去的热量,恰好与电阻器所产生的热量相平衡为止。假如其最后温度超过材料所能忍耐的溫度,則电阳器必然捐坏。在这种情况下热捐坏只是由于連續負荷所致。但如果所加为短时的脉冲负荷,则电阻器能耐受很高的峰值。

EAK,EVTOL垂直起降,合金电阻的应用,脉冲电阻的定额,水冷电阻,泄放电阻,合金电阻,厚膜电阻,预充电阻

EAK厚膜脉冲电阻

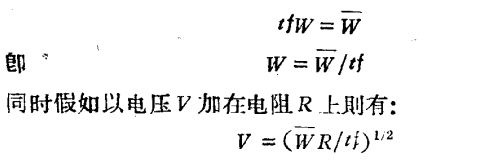

設W为电阻器速續货荷时的最大功率,而W为当重复频率为1(周)和脉冲持續时間:(秒)时的最大功率峰值,則二者关系为:

EAK,EVTOL垂直起降,合金电阻的应用,脉冲电阻的定额,水冷电阻,泄放电阻,合金电阻,厚膜电阻

若只考虑温度的話,則当脉冲持时周减少时,最大电压可无限地增加。虽然,最后也不致产生热捐坏,但电压强度終于足以使电队器内部产生火花或两端产生电量,所以此时不是受热量所限制而是受电压所限制。

在脉冲工作中之最大允许电压为:

EAK,EVTOL垂直起降,合金电阻的应用,脉冲电阻的定额,水冷电阻,泄放电阻,合金电阻

但最大电压须根据电阻器的体积尺寸来限制。

假如速趟鱼荷定额是由电压趣限所限制,則非实际所希冀的。对电压的反应儿乎是瞬間的,仅当电压接近于趣限值时始产生超慢的作用而导致延迟的电击穿:除少数情况外,这只有在接近电压極限值时才發生。一般电压限值均有固定的范圈,在此以下材料不致报坏,在此以上则由于内部闪火或外部电量而产生局部破坏。因为反应几乎是瞬时的,故加以脉冲电压时社不产生反应,假如电阻器在刚加上脉冲电压时未有捐坏,以后就不致于捐坏。如所周知,击穿并不均地在整个材料中盛生;但某些疵点部分能在较低的电压时被击穿。例如在高阻值电阻器的相邻二颗粒間会發生火花;在絕緣材料中,空气泡中也常是發生击穿的原因。这些地方均为其他不受影响的材料所包国;放电开始后不能持,因此而产生的空間电荷或表面电荷起了抵消外电场的作用。但当电压变化很迅速时,这种抵消作用不完至,结果使邻近材料中的电压增加。同时由于局部放电的持时間有限,当电压变化增快时,使得几处同时發生的可能性增大。脉冲建立的时間是重要弱点之一,所以脉冲定額一般比連負荷定額低。

局部地区的电压極限值与速藏負荷下發生击穿的电压栖限值幷无很大差异。脉冲工作中之临界电压也不会比连工作电医低很多。

电阻器在脉冲工作中的概限值为:

EAK,EVTOL垂直起降,合金电阻的应用,脉冲电阻的定额,水冷电阻,泄放电阻

設此电压峰值不超过临界值(主要由电阻器之体积所决定):对1瓦的电阻器而言,此值可能为1,000伏。

因此一个1,000欧姆1瓦的电阻器能受的脉冲(持时間为1微秒,重复頻率为1000)功率峰值为1kw,股其热棰限和电压極限值不变。

而一个500欧姆1瓦的电阻器在上进相同的情况下的热極限为1kw,但在同样重复频率而持时間为1/2微秒时能負载2kw,而不致超过其电压極限值。一个2,000欧姆的电阻器不能满負荷1kw,否則将被击穿。

这方面可综述如下:

脉冲負荷(特别是本征频率低时)中只有平均功率影响电阻器内部温升。如在短期脉冲中,只要其平均功率不超过额定速續负荷功率,可以达到極高的功率峰值。对高稳定电阻器(分解碳膜)而首,脉冲峰值以不超过标称道流电压的2倍为度,否则将超过由内部火花或外部电量所限制的極限值。对一般复合碳电阻而言,其最大脉冲峰压不能超过最大連續負荷时的額定值。

EAK,EVTOL垂直起降,合金电阻的应用,脉冲电阻的定额,水冷电阻

EAK厚膜脉冲电阻
