PBV电流检测电阻±0.5% 10W 4-SIP通孔电阻器 脉冲耐受

Views: 15

EAK 电流检测精密电阻器系列为电流检测应用提供 4 端子通孔连接技术。该电阻器上的开尔文连接设计用于轻松安装散热器,即使在 0.0005Ω 至 1Ω 的极低电阻值范围内也能进行高精度测量。

PBV电流检测电阻,EAK,EVTOL垂直起降,合金电阻的应用,水冷电阻,泄放电阻,合金电阻,厚膜电阻,预充电阻,厚膜PCB,陶瓷PCB

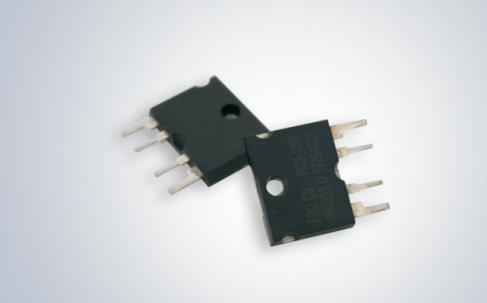

电流检测精密电阻器

4端子通孔设计

电阻值 0.0005Ω 至 1Ω

公差选项为 ±0.5%、±1% 和 ±5%

TCR 范围为 <±30 ppm/°C(+20°C 至 +60°C)

合适的散热器额定功率为 10W(自由空气中为 3W)

温度范围: -55°C至+125°C

脉冲功率额定值为 2J,持续 10ms

电感:<10nH

稳定性 <0.5% (TK=70°C) (额定功率下,2000h后偏差)

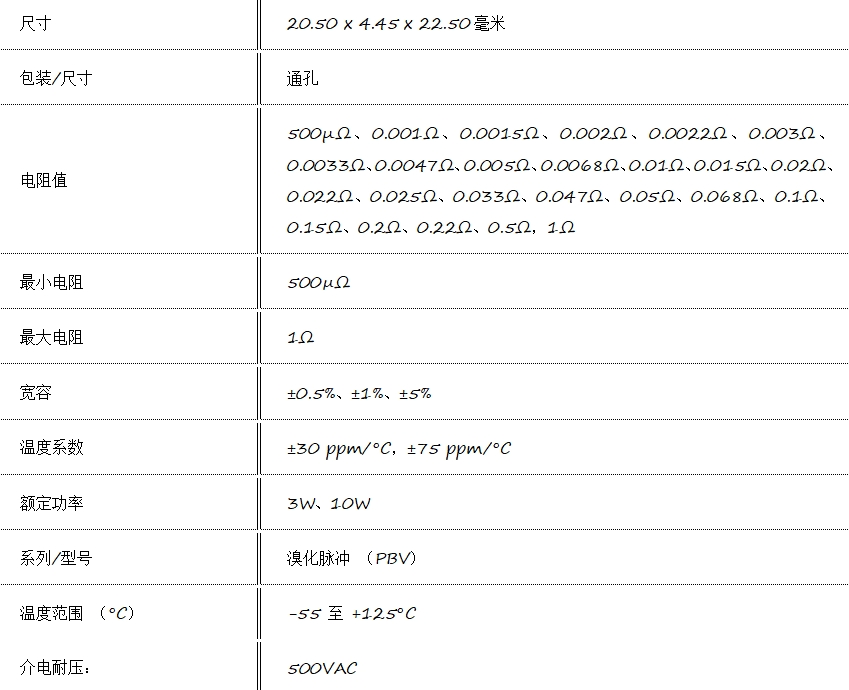

电阻值* 0.5mΩ 至 100Ω

宽容* ±0.5% / ±1% / ±5%

热氧层电阻 (20-60°C) <±30 ppm/°C(值 ≥R010)

<±75 ppm/°C(值 <R010)

温度范围 -55°C 至 +125°C

负载能力 3W / 10W(散热片)

内部耐热性 <3°C/W (Rthi)(值 ≥R002)

<6°C/W (Rthi)(值 <R002)

耐热性 <15°C/W (Rth)

电感 <10nH

稳定性(2000小时后偏差)
