在为充电控制器选择突转负载时,您需要找到一个或多个加热器,这些加热器将:
能够立即倾倒您的风能和太阳能系统组合向它抛出的最大电流。
吸收的电流不会超过充电控制器能够处理的电流。(这是控制器名称中的数字 – 例如 C40 最多可以处理 40 安培。
电阻器有两个与之相关的重要数字:电阻和额定功率。电阻决定了它将在您的系统中释放多少电流,而额定功率是它在不过热的情况下可以燃烧掉的最大安全瓦数的指南。
在为充电控制器选择电阻器/加热器时,我们需要考虑系统电压。假设它是一个 12 伏系统,那么加热器需要安全到 15 伏。(而 24 伏和 48 伏系统可以达到 30 伏和 60 伏。
使用欧姆定律求加热器在此电压下将吸收的电流(如果控制器完全打开)。例如,如果电阻为 1 欧姆(写为 1R 或 1Ω),则欧姆定律为:
电流 = 电压/电阻 = 15/1 = 15 安培。
接下来,找到它必须消散的功率(作为热量)。
功率 = 电压 x 电流 = 15 x 15 = 225 瓦。
实际上,这些电阻器可能会承受一些过载(控制器不太可能需要连续操作它们),因此您可以摆脱通风良好的 200 瓦电阻器,尽管我最喜欢的是 300 瓦。这为 dump load 系统提供了一个很好的构建块。您可以并联添加更多电流以释放更多电流(对于 Tristar 45 安培控制器,最多可并联 3 个),并且可以串联添加更多电流以达到更高的系统电压。

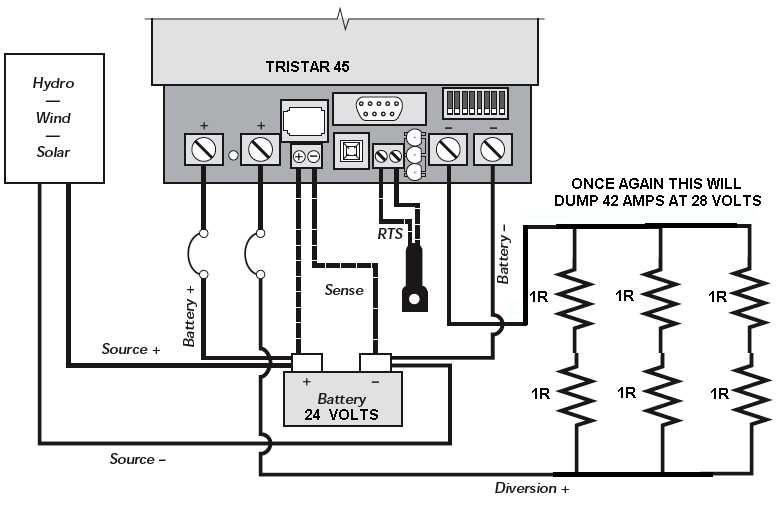

上图是它们并联工作的方式,下面是它们是如何串联工作的。每个并联电路都会增加加热器可以吸收的电流。而串联更多会增加它们可以应对的电压。

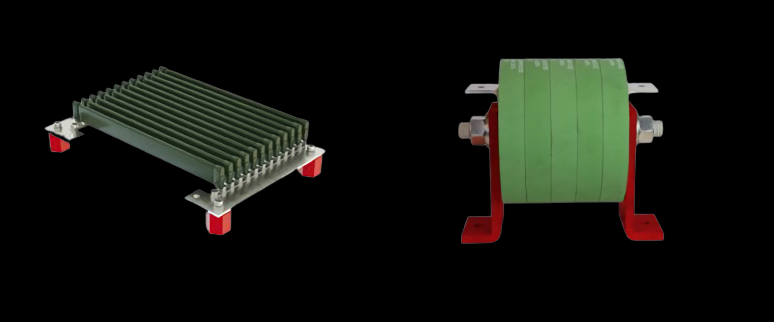

所有这些都是在谈论一个 1 欧姆电阻器。就像这个。
如果您在高于 12 的电压下工作,则使用更大的电阻器可能更明智,以获得更简单、更具成本效益的解决方案。例如,像这样的 1 欧姆/1 kW 电阻器怎么样?或者它在 Farnell。将其连接到以 30 伏特充电(可能是均衡或低温)的“24 伏”电池,它将消耗 30 安培的电流。功率为 30 x 30 = 900 瓦,因此该加热器适合这项工作。它可以在 28 伏特下倾倒 28 安培或在 26 伏特下倾倒 26 安培。(它实际释放的电流量取决于控制器必须抛出的电流量。不要在 45 伏系统中的 Tristar 24 上使用多个,否则会使其过载。(您可以在 48 伏系统上串联使用两个,也可以在 Tristar 60 上安全地并联使用两个。
像这样的 2.2 欧姆 2kW 电阻器为需要倾倒 25 安培的“48 伏”系统提供了良好的负载。在 56 伏左右的良好电池电压下,它会很高兴地做到这一点,并且直到 66 伏才会达到其最大额定功率(这可能比您的电池可能想要的动作更大。
我经常发现额定功率为 300 瓦的 3.1 欧姆电阻器,适用于“24 伏”系统,运行电流约为 10 安培。您可以在 Tristar 45 上最多并联使用其中 40 个(31 伏时高达 31 安培),在 Tristar 60 上并联使用 6 个。对于 48 伏系统,您必须将它们串联成对连接,就像上面的第二个图一样。
安装这些电阻器时要小心,确保它们有足够的空间,以便空气可以流通和冷却它们。它们不会变得炽热,但明智的做法是让它们远离木材等易燃表面。您可以将它们放在钢制外壳内,使它们看起来非常光滑,但要确保它们不太可能在那里超载。
我喜欢焊接连接,但有时用螺栓固定更简单。无论哪种方式,您都需要使用高温、柔性电线进行这些连接。设备线或“三级柔性”是好的。
当控制器工作时,这些加热器会发出轻微的嗡嗡声。这不是很大的噪音,但它肯定存在,所以如果大楼里有人对嗡嗡声感到不舒服,那么你可能有问题。它们通常最终被安装在电池棚中。这不会保护您的电池免受霜冻(霜冻主要发生在风平浪静的夜晚,此时甚至水电也正在干涸),但它会安全地倾倒可能会损坏电池的电力。
