TO-247 功率脉冲负载电阻器
TO-247 功率电阻器可处理高速脉冲。

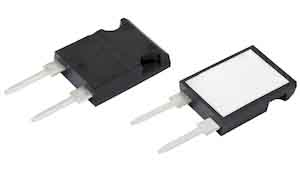

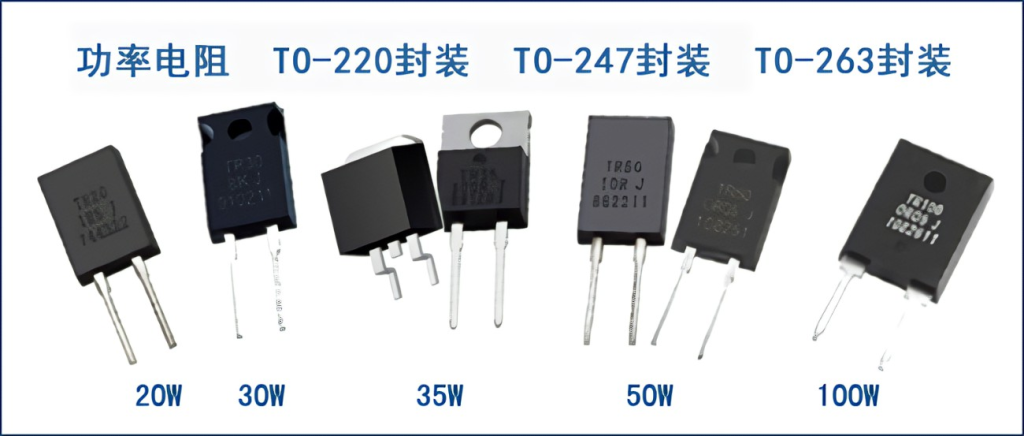

EAK 封装 TO-247 功率电阻器提供 100W 功率,为设计工程师提供采用稳定晶体管式封装的高功率电阻器件。
这些电阻器专为需要精度和稳定性的应用而设计。100W 系列电阻器采用氧化铝陶瓷层设计,可将电阻元件和安装片分开。
这种结构提供了非常低的热阻,同时确保了端子和金属背板之间的高绝缘电阻。 因此,这些电阻器具有非常低的电感,非常适合高频和高速脉冲应用。
100W 系列 TO-247 电阻器的其他应用包括自动化测试设备、高频缓冲器和脉冲处理电路、电机控制和驱动电路、开关模式电源、 负载电阻器、汽车电子、工业电力设备、UPS系统和工业计算机。
100W电阻器的电阻范围为0.1Ω至10KΩ,工作温度范围为-65°C至+175°C。
特征:
1.TO-247 型电源封装。
2.单个 M3 螺钉安装到散热器上。
3.模制外壳,提供保护,易于安装。
4.无感设计,电气隔离外壳。
5.25°C 外壳温度下为 100 瓦,安装散热器。
应用:
1.低能量脉冲负载。
2.电源中的栅极电阻器。
3.UPS、缓冲器、电压调节。
4.射频功率放大器中的终端电阻。
5.CRT监视器中的负载和抛储电阻器。
