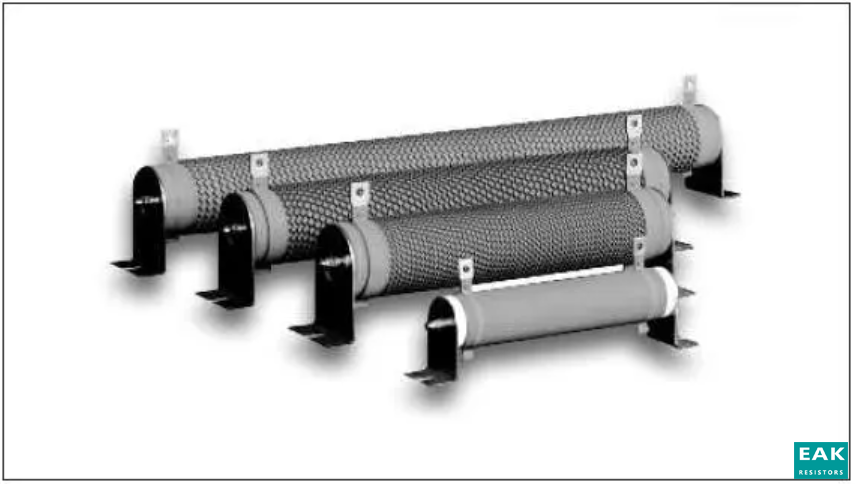

功率电阻器的应用非常广泛，因此无法轻易地将其制成表格。这里讨论的是一些实用的、有用的应用程序，你会发现它们很有趣。首先是一些典型的管状功率电阻器的图像。
一些常见的功率电阻器应用
- 电阻加热器
- 电流检测 – 分流应用
- 缓冲器应用
- 泄放电阻
- 浪涌电流限制
- 镇流电阻器 – 电流平衡
- 虚拟负载
- 动态制动 （DB） 电阻器
- 电子耗散器（ED）
电阻加热器应用
电阻加热器在温带气候中是一种非常常见的设备——它们的功率范围从 1 到 2kW，工作在 115 或 230VAC 下。有些是辐射的（发光的红色），而另一些则是强制空气。虽然一些制造商拥有最高的效率，但实际上它们在将电能转化为热能方面都是 100% 高效的。由于朗肯循环蒸汽系统的效率，效率低下实际上发生在发电过程中。
电流检测或分流应用
电流检测电阻通常具有非常低的电阻值，大约在0.01至0.1Ω之间，与电路串联插入，对电路的影响最小。仪表分流器的精度一般为±1%。有时它们只是一段或一条铜镍电阻丝或扁平钢丝——只有在精度不是问题的情况下才会这样做。检测电阻器和分流器两端产生的典型电压约为 50 至 200mV 左右。有时，它们有四根引线来提供开尔文连接。
EAK缓冲电阻器应用
缓冲电阻器吸收由电压快速变化引起的电流瞬变。它们通常连接在半导体上，以帮助防止破坏性电压瞬变。为了降低平均功耗，电容器与电阻串联。无感电阻元件是必不可少的。典型的缓冲电阻约为 50 至 200Ω。额定功率一般在10W以下。在半导体应用中，二极管有时会连接在电阻器上，这称为极化缓冲器。
Quencharc 器件是一种 R-C 缓冲器件，应用于继电器触点以减少电弧。
泄放电阻器
断电时，需要放放电阻器对电源电容器放电，以便安全地维修设备。最低限度，它的尺寸可在 45 秒内将电容器放电至 45V 以下。由于它们往往会浪费电力，因此目标是使泄放阻力尽可能高，同时满足放电时间规格。在实验室电源中，泄放电阻器通常在大约 5 秒内对电容器放电。
在低压电路中，通常使用安全放气器最终对电容器放电和/或保持其放电。安全放气器约为 100K 至 1M，以实现最小的功率耗散。
实验者的工具箱中应该有一个泄放电阻器。虽然电容器可以通过螺丝刀短路，但这种放电可能是破坏性的，有时甚至是危险的。用适当值的电阻器短路电容器是一个非常安全、简单和有效的过程。
EAK浪涌电流限制电阻
也许您已经注意到，当您将电源连接到电容器有限的电源时，会出现“裂缝”或“裂缝”。这是由最初为限幅电阻器充电的高峰值电流引起的。与电路串联的低电阻值大大减少了这个问题。该电阻器必须安全地吸收高峰值功率或能量。不建议使用薄膜型电阻器，因为它们对于这种应用往往不可靠。建议使用绕线电阻器、碳电阻器或陶瓷组合电阻器。
镇流电阻应用
镇流电阻器提供了一种平衡半导体电路多个分支中负载电流的方法。这是必需的，因为半导体具有一系列正向压降以及负的电压温度系数。因此，并联设备共享电流很差，一个设备往往会“占用”电流。当并联 LED 时也是如此。设计目标是将此类电阻器两端的压降保持在最低限度，以保持最高效率，但电压降足够高，以实现合理的均流。典型的镇流电阻压降范围约为 0.1V 至 0.5V 左右。
EAK虚拟负载应用
我们都尝试过模拟负载而不是实际负载的电路。其中一种应用是用于发送器的50Ω虚拟负载。通过使用虚拟负载，可以防止杂散信号从天线辐射。这种电阻器通常是在两块板之间并联的碳成分电阻器阵列。这在无线电频率下提供无感负载。
动态制动（DB）电阻器应用
动态制动电阻器连接在并联直流电机上，以便将其快速减速至停止。电机在滑行时充当发电机，因此其存储的旋转能量可以传递到电阻器。在这种应用中，电阻器由于其使用的临时性，最初过载了 5 倍左右。
电子耗散器（ED）应用
电子耗散器用于交流电机驱动速度控制。它类似于直流电机控制中使用的动态制动功能。当交流电机调速逆变器降低电机转速时，旋转能量被传递到直流母线电容器中，从而导致其电压大幅增加。为了防止总线电容电压过高，电子耗散器会在电容器上临时连接一个电阻器，直到电压下降到指定水平。此应用需要电阻器和 ED 控制器 – 它通常作为交流驱动器附件购买。
