预充电阻器选型报告

Views: 79

1. 客户基础条件

预充时间 t≤200ms ,电容 C=1280uf ,电池包最高电压 U=410V,预充深度 98% ,30 秒内连续预充 15 次。

1.1 现选型号

现选EAK预充电阻额定功率 60W,标称阻值为 35Ω,在

此条件下单次预充最大耐受能量约为 897J。

预充电阻器选型报告

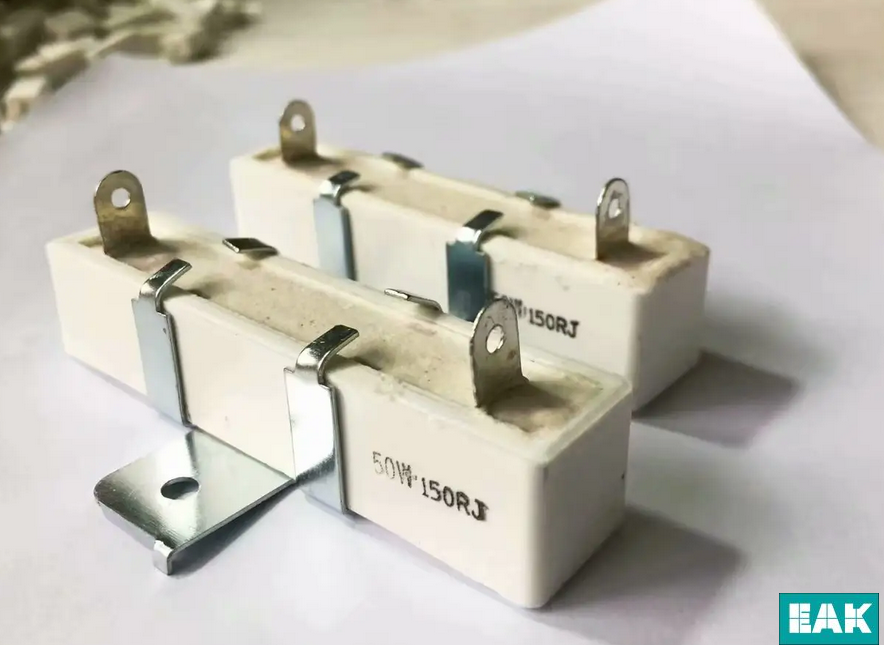

EAK预充电阻,图文无关。仅展示用。

2. 预充电阻选型及能量计算

按照预充比例 98%时,预充电阻阻值与预充时间和电容容值关系 T=3.91RC

推算出,预充电阻阻值最大不超过 R=0.2s/3.91/1280uF×10 6=39.96Ω,选型电阻

阻值符合要求。

再根据公式预充能量 E=1/2*U²*C≈107.58 焦耳,即单次预充,电阻器释放

的能量为 107.58 焦耳。目前选型电阻 RX27-4-60W 35RJ 预充电阻使用的为Φ

0.35mm 镍铬合金,单只合金丝重量约为 2.6g,根据镍铬合金比热容 0.46J/(g·℃)

可算出,单次预充合金丝表面最大温升为 107.58÷0.46÷2.6≈90K,考虑到外壳

热传导和散热效率,即在常温下单次预充动作完成后,电阻器表面温度最高不会

超过 80℃,可以满足正常预充。

2.1 预充电阻功率选型计算

根 据 P=W/t , W 为 107.58J , 预 充 完 成 时 间 约 0.175s , 所 以

P=107.58J/0.175s=614.7W,根据国家标准,电阻器耐受为 10 倍额定功率使用 5s,

所以 614.7W/10=61.4W,在此基础上推选功率为 60W(由于实际预充使用时间

较短)。

3.满足 30 秒内连续 15 次预充

30 秒内连续 15 次,可计算为 2S 左右预充一次,预充合金丝最大温升为

(107.58*15)÷0.46÷2.6÷2≈674.5K,根据实际预充时间节点及瓷壳的热导散

性能考虑,电阻器合金丝温度理论最高不会超过 600℃,而电阻内部材料最低耐安徽科比电子科技有限公司

温为 750℃,远低于极限。

4.选型结论

此款EAK水泥电阻,在此客户项目条件下,可以完成正常预充动作。
